Збірка FPV-дрона вимагає максимальної уваги до кожної деталі, адже бортова електроніка працює в умовах високих навантажень і вібрацій. Головним серцем системи є зв'язка плати управління та силового блоку. Фахівці ретельно вивчають сучасні польотні контролери https://drono.store/35-flight-controllers та принципи їхньої сумісності з регуляторами швидкості перед розігрівом паяльника.

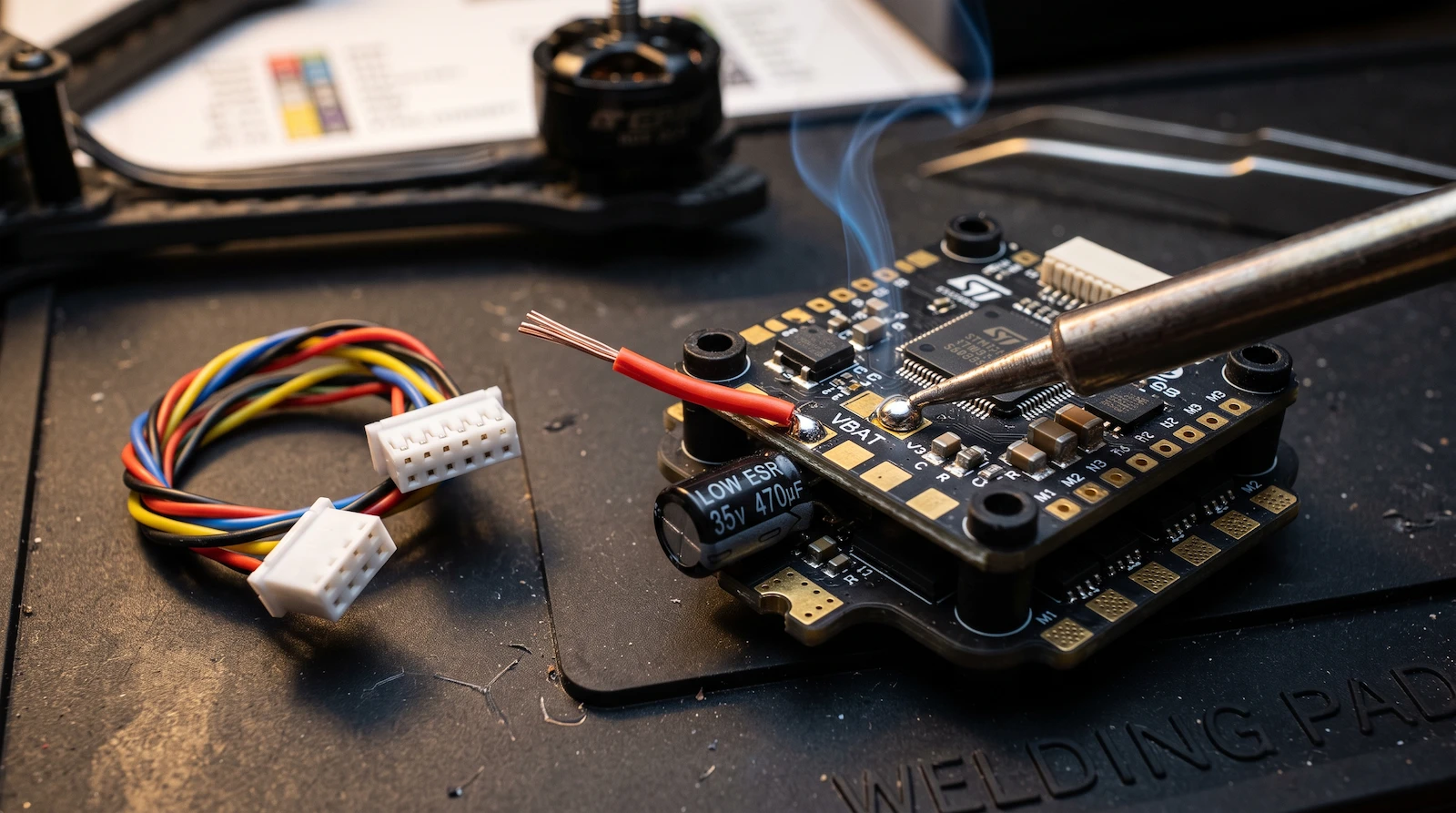

Як поєднати польотний контролер і регулятор швидкості

Від правильності підключення цих елементів залежить точність виходу моторів на задані оберти та цілісність усіх компонентів. Помилка в розпіновці під час монтажу може призвести до виходу з ладу коштовних мікросхем.

Способи з'єднання: шлейф проти прямого паяння

У сучасних збірках найпопулярнішим рішенням є використання регуляторів швидкості формату «4 в 1». З'єднання такого регулятора з контролером найчастіше здійснюється за допомогою готового силіконового шлейфу зі спеціальними роз'ємами. Це спрощує монтаж, робить конструкцію акуратною та дозволяє швидко замінити модуль у разі ремонту.

Проте під час сильних ударів або вібрацій роз'єм може втратити контакт. Через це досвідчені пілоти нерідко віддають перевагу прямому паянню провідників між контактними майданчиками двох плат. Паяне з'єднання є надійнішим механічно, хоча й вимагає більше часу при обслуговуванні.

Розпіновка контактів та фізичне підключення

Перед початком роботи обов'язково знайдіть схему підключення (pinout) для обох плат. Незважаючи на уніфікацію, розташування контактів у різних виробників відрізняється. У випадку використання шлейфу необхідно переконатися, що дроти в колодці збігаються «pin-to-pin».

Основними лініями, які з'єднують польотний контролер і регулятор, є:

  • Живлення (VBAT) – передає напругу акумулятора для моніторингу системи.
  • Заземлення (GND) – спільна маса для передачі цифрових сигналів.
  • Сигнали моторів (M1–M4) – керуючі лінії, якими передаються команди на двигуни.
  • Телеметрія (TLM) – передає дані про оберти моторів і температуру регулятора.

При пайці слід використовувати якісний флюс і силіконові провідники. Особливу увагу варто приділити силовим провідникам акумулятора: паралельно їм обов'язково запаюється електролітичний конденсатор з низьким ESR для гасіння стрибків напруги.

Програмне налаштування та перевірка взаємодії

Перше підключення акумулятора рекомендовано здійснювати через пристрій «Smoke Stopper». Якщо в системі є коротке замикання, цей запобіжник відсіче живлення та врятує бортову електроніку.

Далі дрон підключається до комп'ютера через Betaflight Configurator. У вкладці налаштувань слід обрати цифровий протокол DShot300 або DShot600, який забезпечує високу швидкість передачі даних.

У вкладці керування моторами проводиться тест кожного двигуна без пропелерів. Перевіряється відповідність номеру мотора його розташуванню на рамі та напрямок обертання.

Грамотне поєднання компонентів для стабільних польотів

Якісне з'єднання польотного контролера https://drono.store/35-flight-controllers з регулятором швидкості формує міцну основу для всієї системи FPV-дрона. Перевірка розпіновки, використання надійних матеріалів для пайки та встановлення захисного конденсатора дозволяють уникнути апаратних збоїв у повітрі. Приділивши увагу кожному з'єднанню, ви отримаєте стабільний та передбачуваний апарат.
