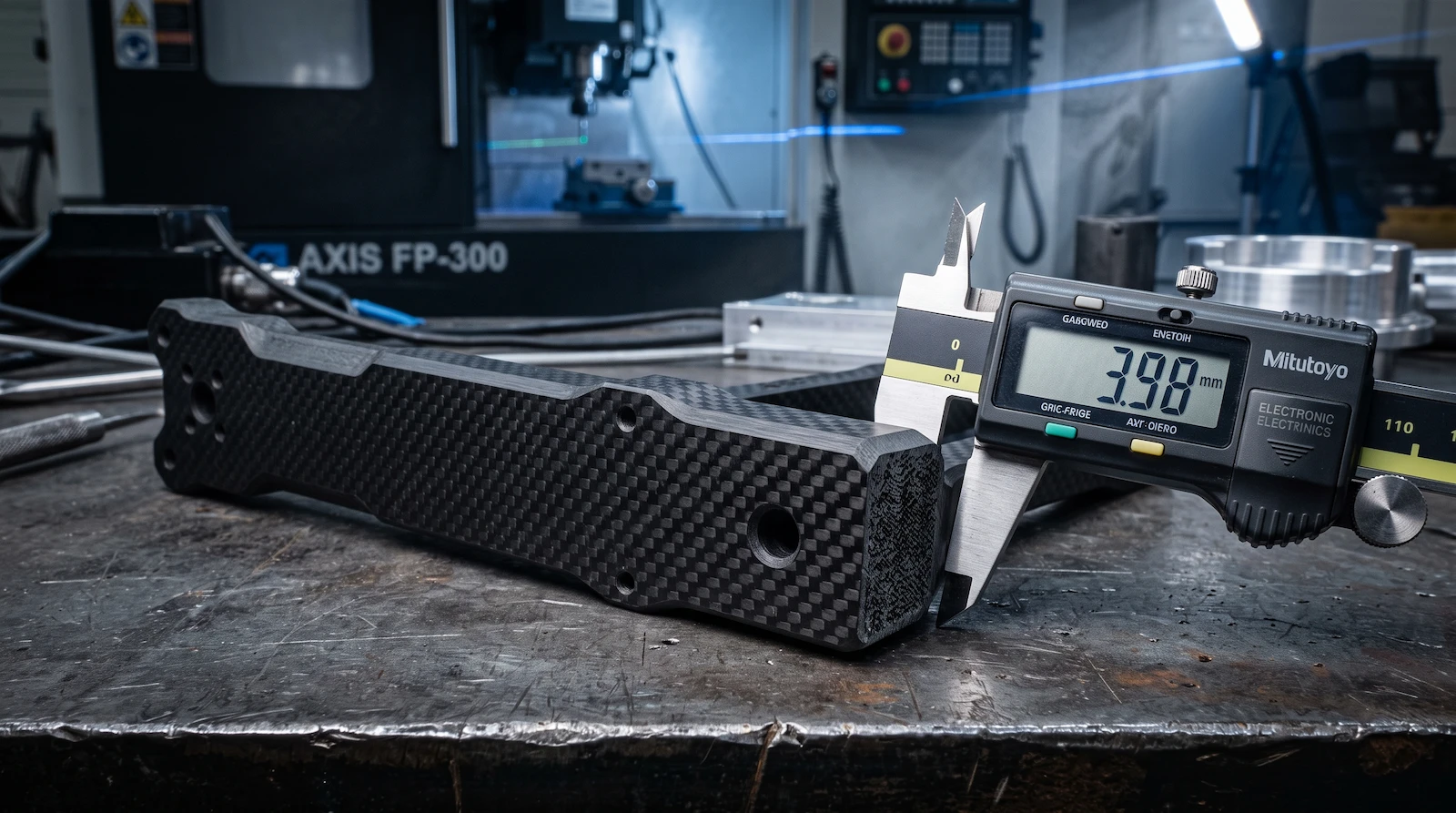

Карбонові листи Toray T300 3K Twill для рам FPV-дронів: підбір товщини (2.0–6.0 мм), жорсткість планера та розрахунок ваги
Масова розробка та серійне виробництво безпілотних літальних апаратів (FPV-камікадзе, ретрансляторів, скидачів та нічних бомберів) висувають безпрецедентні вимоги до конструкційних матеріалів планера. Матеріал рами дрона повинен поєднувати екстремальну питому міцність, стійкість до колосальних вібраційних навантажень від високооборотних моторів (до 25 000–35 000 об/хв), максимальну торсійну жорсткість та мінімальну власну вагу. Єдиним безальтернативним стандартом у світовому та українському виробництві БПЛА є монолітні вуглепластикові плити на основі волокна Toray T300 з плетінням 3K Twill (саржа 2х2).
Структура 100% Full Carbon: чому саржа 3K Twill Matte є стандартом для бойових дронів
Якість карбонової плити визначається типом вуглеволокна та технологією автоклавного або термопресового формування:
1. Японське вуглеволокно Toray T300: Забезпечує границю міцності на розрив понад 3530 МПа та модуль пружності близько 230 ГПа. При густині всього 1.55–1.60 г/см³ карбонова плита у 4.5 раза легша за сталь і в 1.8 раза легша за авіаційний дюралюміній Д16Т при рівній жорсткості на вигин.
2. Плетіння 3K Twill (2х2): Кожне пасмо нитки містить 3000 елементарних вуглецевих філаментів. Саржове плетіння 2х2 рівномірно розподіляє деформації у поздовжньому та поперечному напрямках (квазіізотропна структура при пошаровому укладанні 0°/90°/±45°).
3. Матова поверхня (Matte Finish): На відміну від глянцю, матове покриття не відблискує на сонці під оптичними прицілами або розвідувальними дронами супротивника, має вищу стійкість до подряпин і кращу адгезію при приклеюванні ущільнювачів та стяжок батарей.
4. Відсутність скловолокна: Дешеві азійські підробки часто містять серцевину зі склотекстоліту (FR-4/G10), вкриту лише одним верхнім декоративним шаром карбону. Справжній Full Carbon від КИЕВЦВЕТМЕТ є 100% монолітним вуглепластиком по всій товщині, що виключає розшарування при жорстких посадках.
Інженерний підбір товщини листа під габарити та призначення рами
Правильний вибір товщини плити визначає співвідношення між вагою корисного навантаження (БК або акумулятора) та стійкістю рами до скручування (Jello-ефекту на камері):
• Листи товщиною 2.0 мм: Використовуються для верхніх (Top Plate) та середніх монтажних пластин, захисних башт камер, кріплень VTX і приймачів FPV-дронів розміром 7 та 8 дюймів.
• Листи товщиною 3.0 мм: Універсальний золотий стандарт для нижніх несучих пластин (Bottom Plate) 7-10" коптерів та для цільнофрезерованих легких рам швидкісних перехоплювачів.
• Листи товщиною 4.0 мм: Застосовуються для посилених променів (Arms) 7-8-дюймових дронів, що несуть бойову частину вагою 1.5–2.0 кг.
• Листи товщиною 5.0 мм та 6.0 мм: Призначені для силових променів важких 10-13-дюймових коптерів, а також великих БПЛА мультироторного типу (вантажопідйомність 3–8 кг), де діють величезні крутні моменти від моторів серій 2812, 3115 та 3214.
Фізико-механічні характеристики та розрахунок маси деталі
Для інженерів-конструкторів розрахунок ваги готової деталі базується на питомій густині 1.55 г/см³:
• Карбоновий лист 2х500х600 мм: маса листа ~930 грамів.
• Карбоновий лист 3х500х600 мм: маса листа ~1 395 грамів.
• Карбоновий лист 5х500х600 мм: маса листа ~2 325 грамів.
Карбон має практично нульовий коефіцієнт теплового лінійного розширення (α ≈ -0.5...0.5 × 10⁻⁶ К⁻¹), завдяки чому геометрія рами та калібрування сенсорів автопілота залишаються абсолютно стабільними в діапазоні температур від -40 °C до +80 °C.
Виробництво та поставки в Україні
ТОВ «КИЕВЦВЕТМЕТ» постачає фабричні карбонові плити формату 500х600 мм безпосередньо виробникам безпілотних систем. Окрім постачання листового матеріалу, компанія надає послуги швидкісного розкрою на верстатах із ЧПК за кресленнями замовника (формати DXF, STEP, DWG) алмазними фрезами під водяним охолодженням. Замовляючи сертифіковані карбонові листи T300 від ТОВ «КИЕВЦВЕТМЕТ», виробники дронів та систем БПЛА гарантують найвищу живучість своїх виробів у найжорсткіших польотних умовах.
