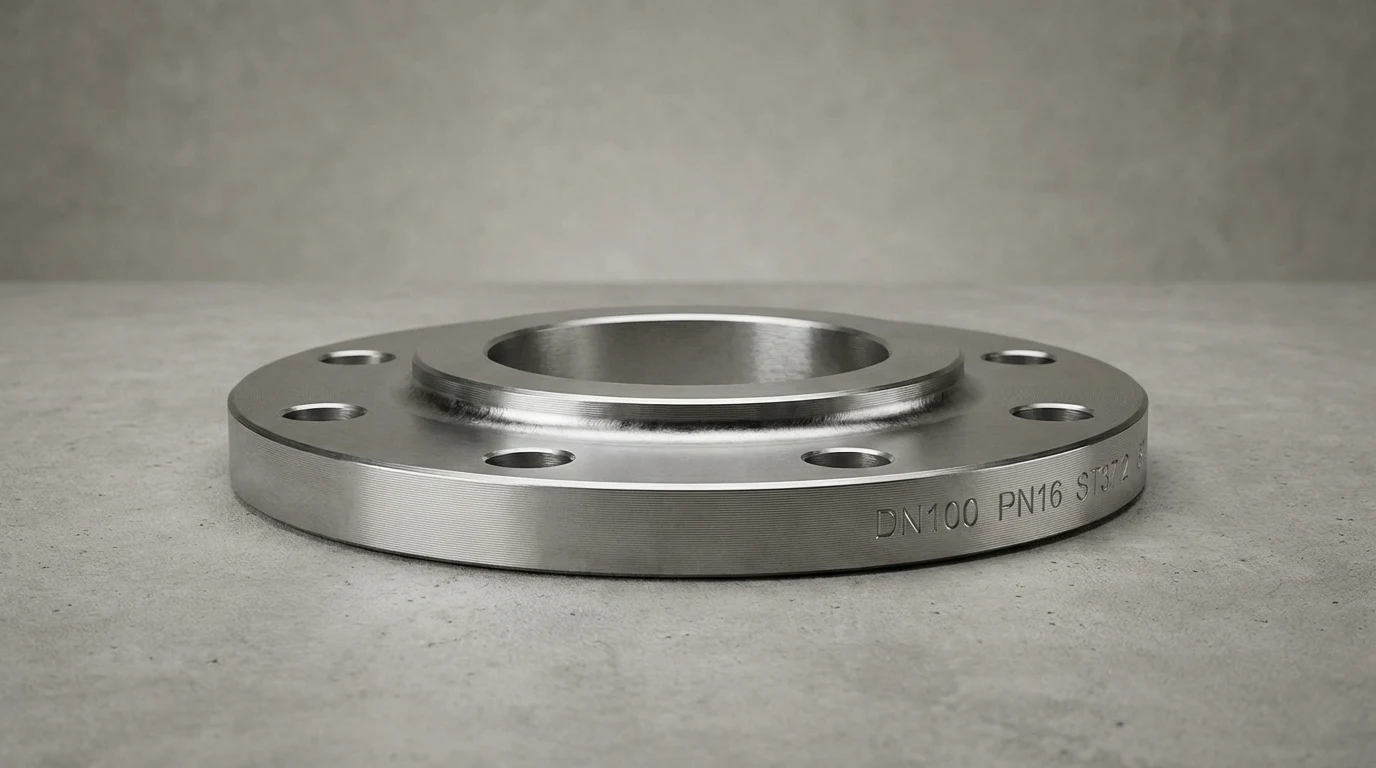

Плоский приварной фланец

Плоские приварные фланцы: когда важна разборность узла

Нужно заменить задвижку или снять насос, а трубу резать не планируется. Разъемный стык экономит время и снижает риск аварийной остановки. При гидроударах и перепадах температуры слабее всего держится именно соединение. Поэтому заранее проверяют совместимость деталей и режим работы сети. В таких случаях часто выбирают плоский приварной фланец.

Это плоский диск с отверстиями под крепеж, который приваривают к трубе и стягивают с ответной деталью через прокладку. Конструкция проста, а доступ к арматуре остается быстрым – достаточно раскрутить болты. Такие решения используют в водоснабжении, отоплении, на технологических линиях, где нужен сервис без демонтажа трассы.

Приварка к трубе: что влияет на герметичность

Решающую роль играет точность посадки: совпадение осей, ровный срез и отсутствие деформации сечения трубы. Если узел «тянут» болтами, прокладка деформируется, течь появляется даже при новом крепеже. По практике выполняют кольцевые сварные швы по периметру, иногда – с двух сторон фланца.

Уплотнительная поверхность должна быть чистой, без задиров и точечных вмятин. Материал прокладки подбирают под среду и температуру, а не по принципу «что оказалось под рукой». Когда ответный фланец уже смонтирован, сверяют тип лица, шаг отверстий и толщину – сборка проходит без сюрпризов.

Подбор по DN и PN: параметры, без которых нельзя заказывать

Плоский фланец приварной подбирается под размеры трубы и рабочие условия.

Перед заказом достаточно зафиксировать исходные данные:

• DN и наружный диаметр трубы – чтобы посадка была корректной;
• PN или рабочее давление – с учетом пиков и пусков;
• температура и тип среды – включая агрессивность;
• марка стали и комплектность – прокладка плюс крепеж.

Так проще сразу получить узел, который собирается без подгонки. Если сеть ответственная, дополнительно уточняют требования проекта к приемке и документам.

Номинальные параметры обычно задаются стандартом, а допустимые режимы зависят от стали и исполнения. В ГОСТ 12820-80 плоские фланцы описаны для условных давлений Ру от 0,1 до 2,5 МПа и температур от -70 до +300 °C, но окончательное решение принимает проект. В Украине также встречается EN 1092-1 с обозначениями DN и PN, поэтому лучше не смешивать разные системы размеров в одном узле.

Маркировка и документы: быстрый контроль совместимости

Маркировка помогает сразу понять, подойдет ли стальной плоский фланец к ответной стороне.

Удобный порядок проверки выглядит так:

• DN и PN – совпадают с требуемыми значениями;
• стандарт или тип – одинаковая серия присоединительных размеров;
• марка стали – соответствует среде и температуре;
• номер партии – есть трассируемость материала.

Такой чек-лист сокращает риск возвратов и задержек на монтаже. Если остаются сомнения, сравнивают расположение отверстий и профиль уплотнения по чертежу.

В документах обычно ищут подтверждение материала и соответствия стандарту, а также сведения о комплектности. Для ответственных сетей важны требования к сварке и контроль шва по регламенту. Чем прозрачнее документация, тем спокойнее приемка.

Монтаж и ресурс: как сохранить плотность соединения надолго

Сборка начинается с подготовки поверхностей: грязь и окалина быстро «режут» прокладку. Затяжку выполняют крест-накрест в несколько проходов, чтобы нагрузка распределилась равномерно. После первого прогрева узла крепеж иногда требует контрольной протяжки при термоциклах.

Надежность дает дисциплина: одинаковая схема затяжки, чистые поверхности, корректная прокладка и отсутствие натяга труб. При вибрации и частых пусках полезен плановый осмотр стыка, а не ремонт «по факту». Когда DN, PN, среда и температура известны, подбор ускоряется, а ресурс соединения становится прогнозируемым.

Ошибки эксплуатации: где чаще всего теряется герметичность

Течь нередко запускает перекос труб, когда стык работает как рычаг и перегружает болты. Второй частый сценарий – неподходящая прокладка, которая не выдерживает температуру или воздействие среды. Опасна и перетяжка: уплотнение выдавливается, а поверхность получает задиры.

Самый надежный подход – передавать поставщику параметры DN–PN, тип среды, температуру, марку стали и требования по стандарту, затем просить проверить комплект на совместимость. Такой запрос экономит время на монтаже и снижает риск простоев. При грамотном подборе разъемный узел остается обслуживаемым и предсказуемым даже в жестких режимах.
