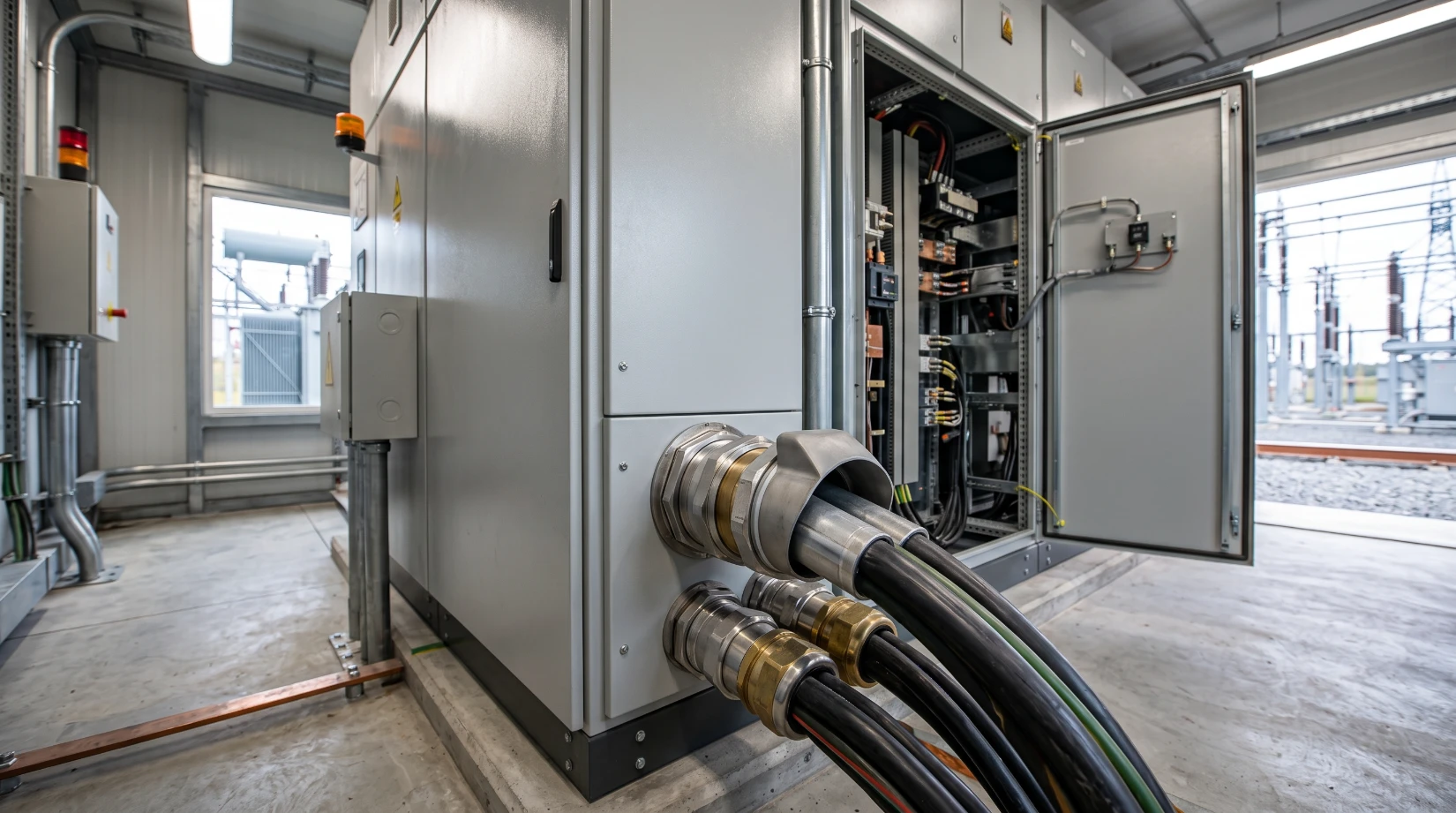

Кабельні вводи в енергетиці: як знизити ризики води, пилу та пожежі на об’єкті

На електростанціях, підстанціях, розподільчих пунктах і промислових енергоцентрах кабелі проходять крізь стіни, перекриття та перегородки між технічними зонами. Кожен такий отвір може стати шляхом для води, пилу, диму або полум’я. Захисна межа між приміщеннями має зберігати властивості й після прокладання нових комунікацій. Тому герметизація кабельних вводів в енергетиці є частиною загальної системи безпеки, а не просто монтажною операцією. Надійний прохід має враховувати характеристики кабелів, умови експлуатації та можливість майбутніх змін інфраструктури.

Які загрози потрібно враховувати одночасно

Умови експлуатації залежать від призначення приміщення та розташування обладнання. Кабельний ввід може працювати у сухій електрощитовій, вологій кабельній галереї або зоні з підвищеним рівнем пилу.

Основні фактори:

• проникнення води через опади, миття або аварійне затоплення;
• пил і дрібні частинки;
• дим та гарячі гази під час пожежі;
• поширення полум’я між технічними зонами;
• вібрації та температурні коливання;
• необхідність заміни або додавання кабелів.

Звичайний герметик не завжди забезпечує комплексний захист. Важливо сформувати контрольований контакт між кабелем, ущільнювальними елементами та конструкцією проходу. Бар’єр має зберігати властивості не лише після монтажу, а й протягом експлуатації.

Чому універсального отвору недостатньо

На кресленні кабельний прохід часто виглядає просто: є стіна, є отвір, через який потрібно провести комунікацію. На реальному об’єкті ситуація складніша. Один ввід може містити силові, контрольні та сигнальні кабелі різного діаметра. Після введення об’єкта в експлуатацію до них додаються нові лінії.

Під час проєктування важливо врахувати:

• різні діаметри кабелів;
• кількість комунікацій;
• необхідний запас місця;
• можливість додавання нових ліній;
• доступ до вузла для обслуговування;
• збереження захисних характеристик після модернізації.

Якщо простір навколо кабелів заповнений випадковими матеріалами, кожна зміна конфігурації може вимагати демонтажу та повторного відновлення герметичності.

Модульний принцип працює практичніше. Наприклад, системи Roxtec використовують ущільнювальні модулі, які підбирають під фактичний діаметр кабелів. Рішення серії Roxtec RM дають змогу організувати кілька комунікацій в одному проході, а Roxtec RS призначені для окремих круглих вводів. Такий підхід спрощує монтаж і подальшу адаптацію системи.

Модернізація без повної переробки проходів

Енергетичні об’єкти протягом строку служби постійно змінюються. Модернізація обладнання, прокладання нових силових ліній, систем керування та зв’язку збільшують навантаження на кабельну інфраструктуру. Тому система герметизації має враховувати не лише поточну конфігурацію, а й майбутні роботи.

Модульні рішення дають змогу демонтувати частину ущільнювальних елементів, додати кабель і відновити захист без повного розбирання проходу. Під час заміни силової лінії не обов’язково руйнувати весь вузол - за правильно спроєктованої системи достатньо змінити відповідні модулі.

Це особливо актуально під час реконструкції підстанцій та інших об’єктів, де небажані тривалі зупинки обладнання. Зменшується обсяг монтажних робіт, а доступ до комунікацій залишається передбачуваним.

Що закласти в технічне завдання до початку монтажу

Надійність кабельного проходу значною мірою визначається на етапі проєктування. Чим точніше описані умови роботи, тим менше ризиків переробки після монтажу.

У технічному завданні варто зазначити:

• тип приміщення та особливості середовища;
• вплив води, пилу, температури й інших факторів;
• кількість, діаметри та призначення кабелів;
• вимоги до вогнестійкості та протидії поширенню диму;
• резерв для майбутніх комунікацій;
• доступність проходу для огляду й обслуговування;
• конструкцію стін, перекриттів і перегородок;
• сумісність системи з наявною кабельною інфраструктурою.

Такий підхід дає змогу розглядати кабельний ввід як елемент інженерної безпеки. Він має не просто закривати технологічний отвір, а зберігати захисну межу між зонами, протистояти зовнішнім впливам і допускати зміни без масштабної переробки. Для енергетичного об’єкта це означає менше слабких місць у кабельній інфраструктурі та більшу передбачуваність під час експлуатації.
